檢測設備

一、設備架構

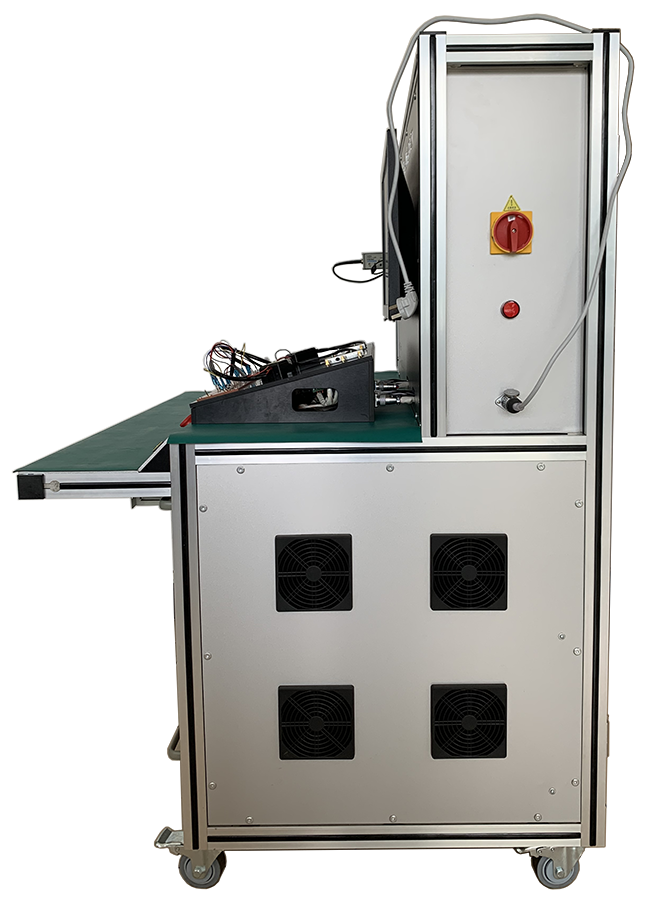

1.采用型材機架 尺寸：長120CM 寬94CM 高140CM

2.泰克示波器

3.16路DI檢測，80路DO控制。

4.32路AI電壓電流采集。

5.16路點火頻率采集。

6.研華工業計算機。

二、軟件系統

1.不同測試板調用相應的測試文件。

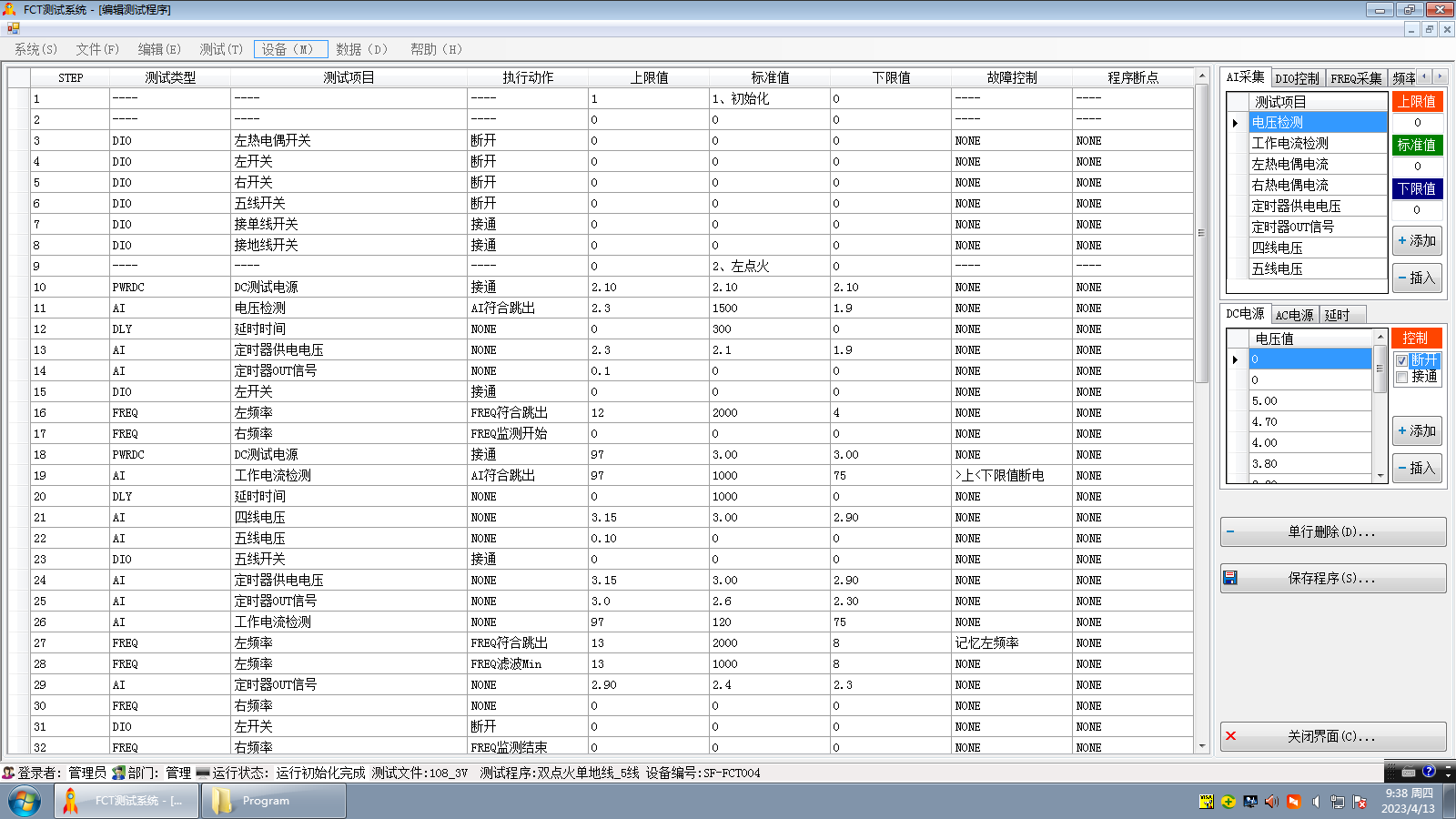

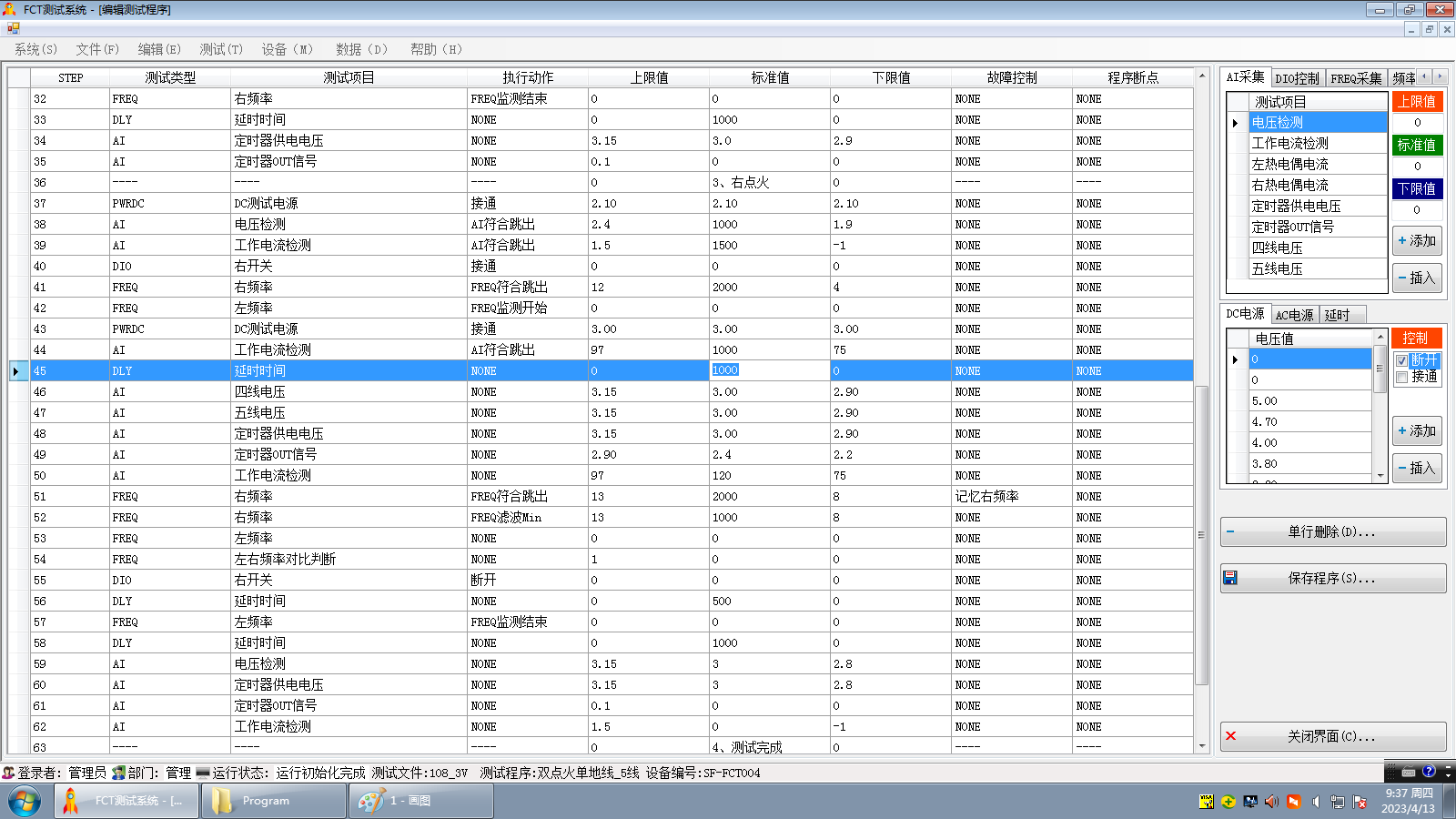

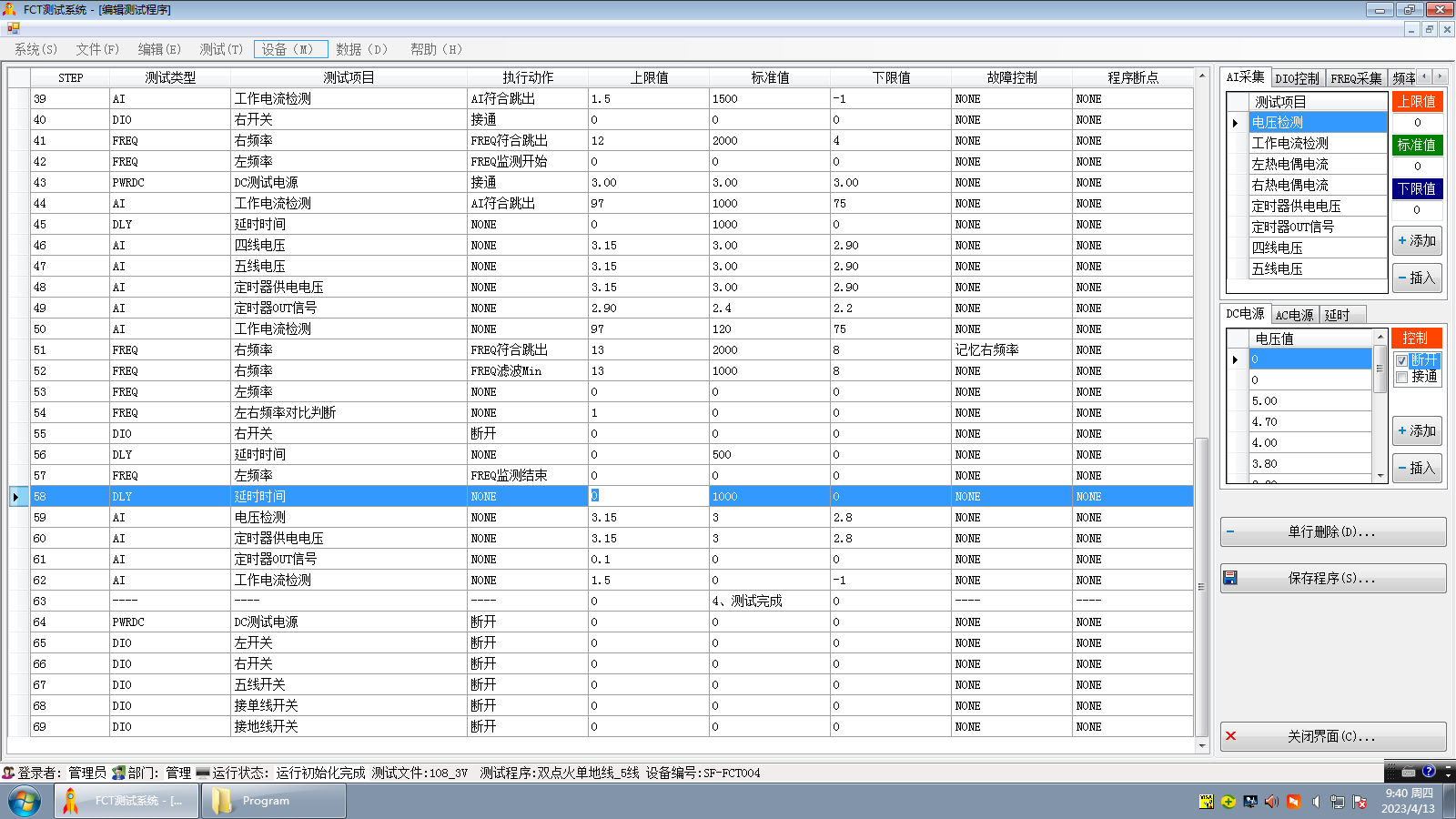

2.測試流程采用表格編程的方法，復制，添加，刪除流程方便。

3.支持二維碼，支持MES系統，沒有二維碼，系統自動編號存儲。

4.測試數據可以選擇測試日期進行查詢。

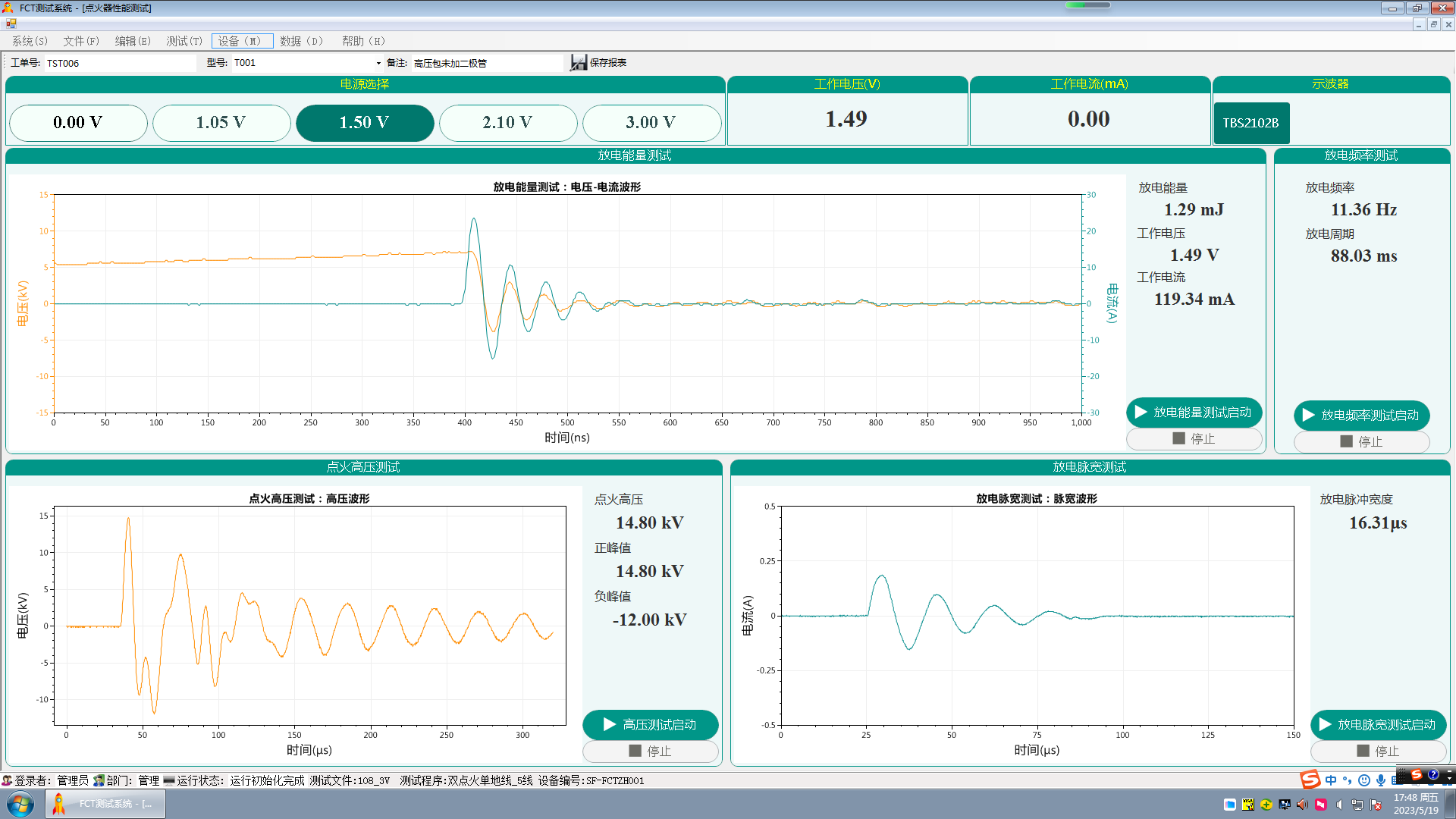

5.新增高壓、脈寬、能量測試模塊。

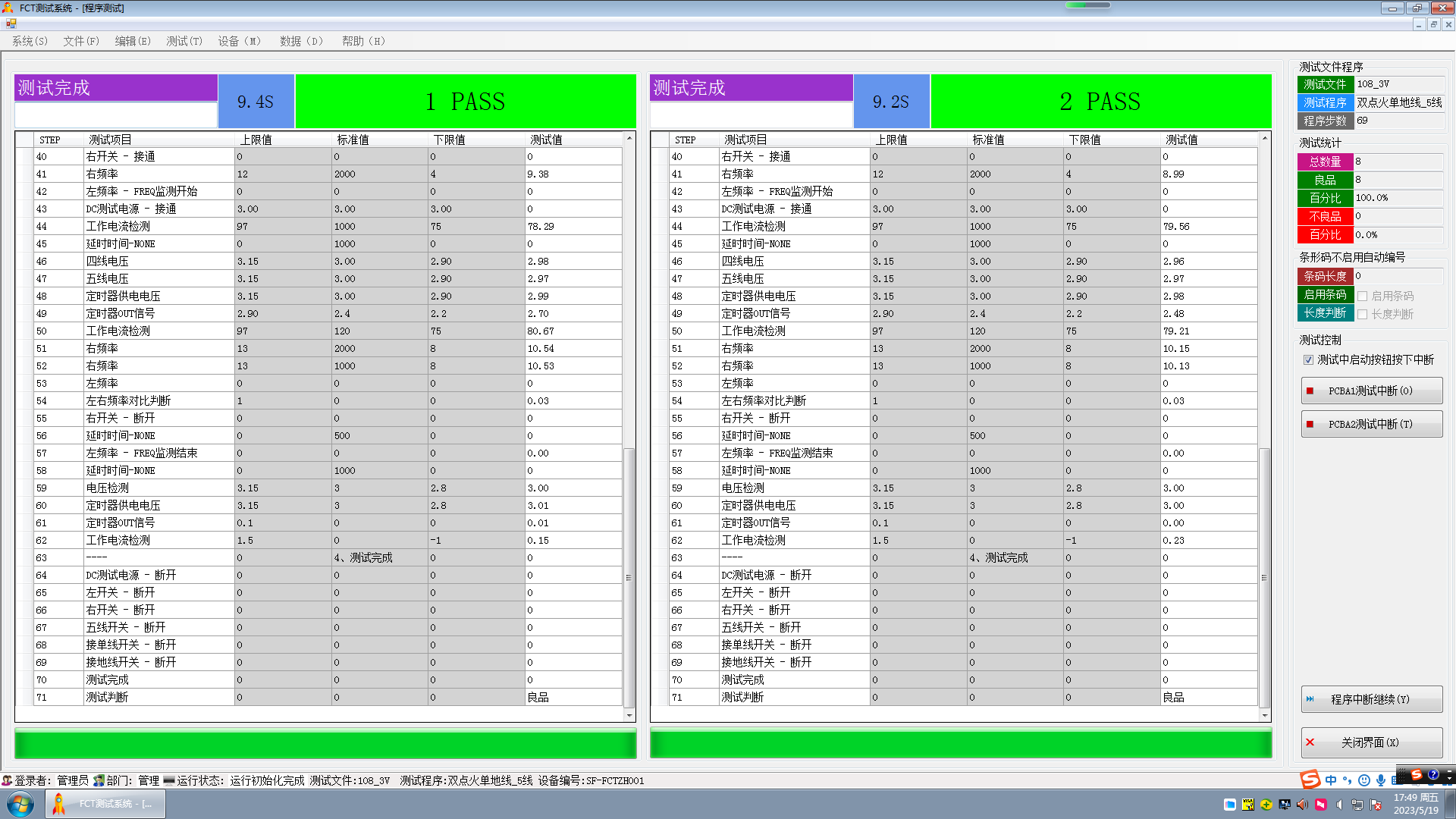

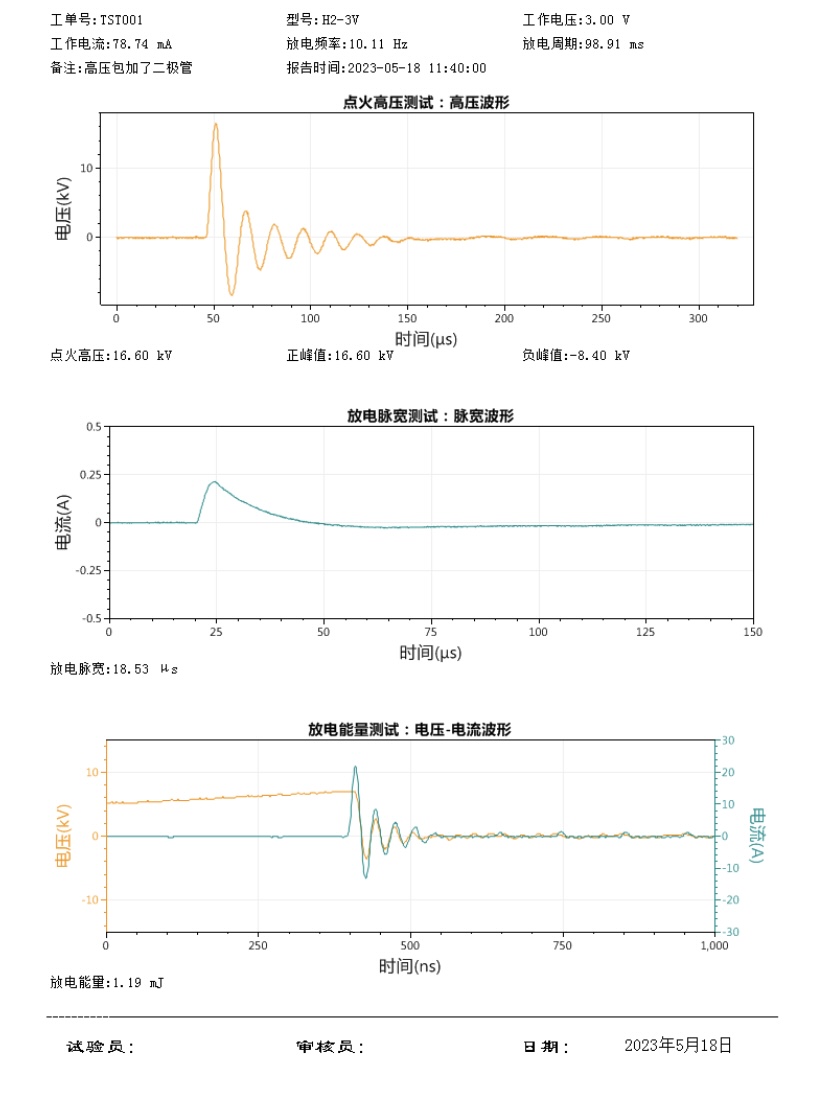

報告樣張1：

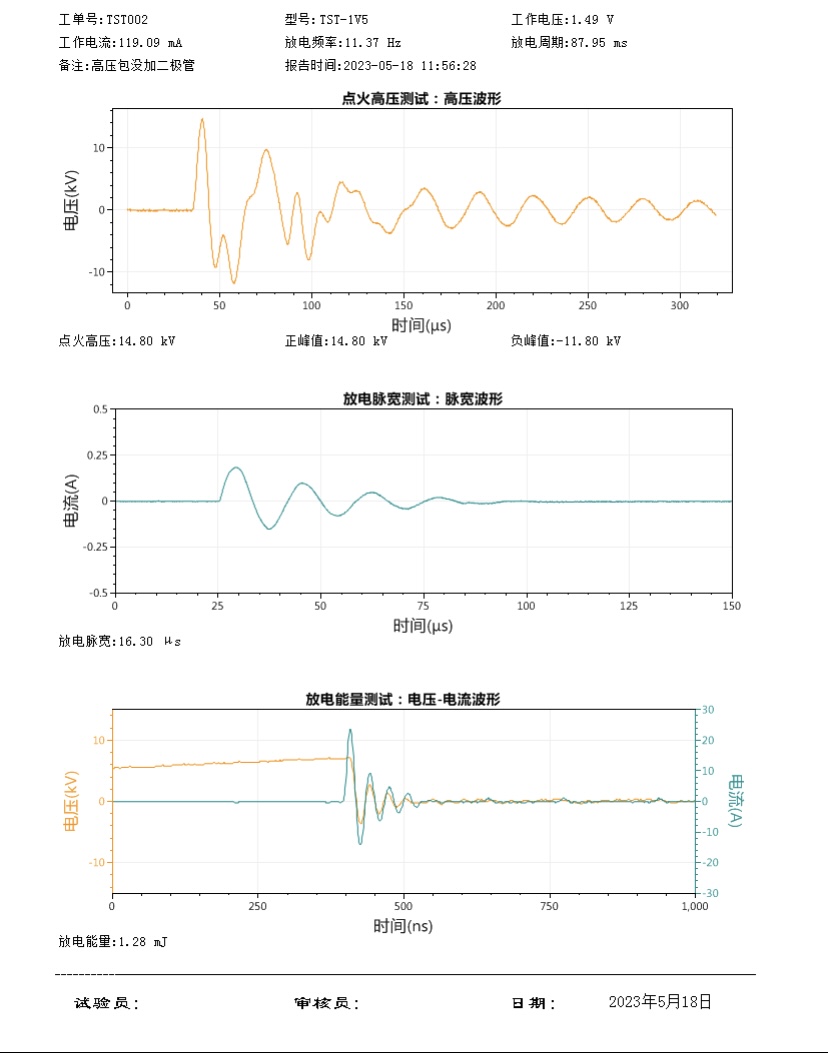

報告樣張2：

三、測試操作

1.根據測試時間和插線時間，每臺設備可以獨立測試兩個產品。

2.操作人員只需插好線，一鍵啟動自動測試，效率高，測試質量穩定。

3.新員工培訓簡單，容易上崗。

四、測試內容

1.脈沖點火器工作電壓、工作電流。

2.點火頻率、點火時間，延時點火時間。

3.閥體電流檢測，延時掉閥時間。

4.聯動電壓檢測、LED電壓檢測。

5.地片電壓檢測，點火反饋測試。

6.備用電壓、電流檢測。

7.低電壓供電測試，正常電壓供電測試。

8.高壓、脈寬和能量測試。

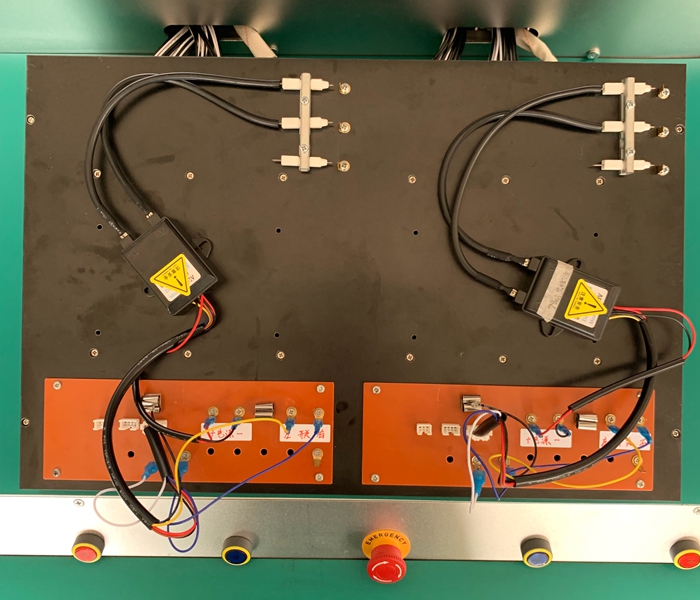

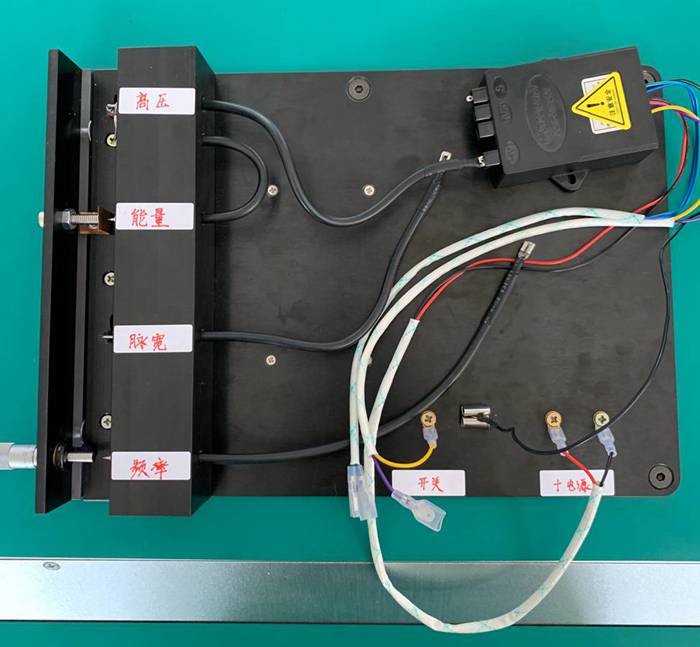

測試夾具如下：

五、系統維護

1.熟悉點火器測試的車間技工即可維護，新產品編程。
